石英谐振器的泛音响应
05-31
2021

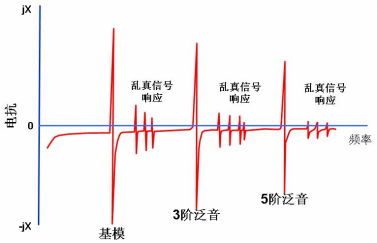

上图显示了石英谐振器的模态谱，包括基模，三阶泛音， 5阶泛音和一些乱真信号响应，即寄生模。在振荡器应用上，振荡器总是选择最强的模式工作。一些干扰模式有急剧升降的频率—温度特性。有时候，当温度发生改变，在一定温度下，寄生模的频率与振荡频率一致，这导致了“活动性下降”。在活动性下降时，寄生模的激励引起谐振器的额外能量的消耗，导致 Q值的减小，等效串联电阻增大及振荡器频率的改变。当阻抗增加到相当大的时候，振荡器就会停止，即振荡器失效。当温度改变远离活动性下降的温度时，振荡器又会重新工作。
寄生模能有适当的设计和封装方法控制。不断修正电极与晶片的尺寸关系（即应用能陷原则），并保持晶片主平面平行，这样就能把寄生模最小化。
